曲管壓力平衡補償器主要用于吸收軸向與橫向組合位移并能平衡波紋管的壓力推力。該膨脹節為波紋管式結構，內由壓力平衡波紋管和補償波紋管組成，通過壓力平衡波紋管平衡波紋補償器壓力，解除補償器以及管道的自身推力。 該膨脹節的兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件（大拉桿或舌管）來承受內壓推力，因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。曲管壓力平衡補償器從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。壓力平衡型膨脹節能補償管道系統中的軸向位移，內壓推力自身平衡，本產品應用于不宜設置固定支架的高物位置管線中。
【產品名稱】：BQYP型曲管壓力平衡補償器
【產品別名】：平衡補償器、壓力平衡補償器
【產品規格】：【DN32mm-DN4000mm】
【產品壓力】：0.6-2.5MPa
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.
【產品顏色】：藍色，可根據客戶要求調色.
【工作溫度】：-40度至80度
在線咨詢
購買熱線：021-6999-0533
曲管壓力平衡補償器從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。壓力平衡型膨脹節能補償管道系統中的軸向位移，內壓推力自身平衡，本產品設置在設置固定支架的高物位置管線中。
安裝使用注意事項
1、此類膨脹節一般應用在架空的直管線上，水平安裝。
2、膨脹節安裝完后，所有的小拉桿須拆除。
3、為減少膨脹節對支座的彈性反力，在安裝前可對此類膨脹節進行預拉或預壓（可通過調整其上的小拉桿實現）。
曲管壓力平衡式波紋補償器安裝在管道的拐彎出或設備相連的空間管道上。它能補償軸向位移、橫向位移，而不會對管道系統或其他設備產生內壓推力。常用于泵、壓縮機、氣輪機及其他對載荷敏感的管道系統，且能吸振降噪，保證設備安全運行。
川東北高含硫項目(川東北項目)羅家寨氣田凈化廠一列裝置于2016年1月25日產出合格商品氣并投產，標志著中國石油與美國雪佛龍公司合作開發的川東北項目正式進入生產階段。該項目是中國陸上很大的合作開發天然氣項目之一。
川東北項目地跨四川省和重慶市，占地面積超過800平方公里。中國石油天然氣集團公司持有51的參與權益，優尼科東海有限公司持有49的參與權益并擔任作業者。
川東北羅家寨氣田設計年生產能力30億立方米。已完成5口老井修井和1口新井鉆井作業，建成3個井場，具備980萬立方米/日井口生產能力;建成30億立方米/年處理能力凈化廠一座、40萬噸/年生產能力硫磺廠一座、集氣站1個;新建集氣干線29千米。
上海環靜作為該項目的主要的管道補償器供應商將竭盡全力提供曲管壓力平衡補償器，曲管壓力平衡式波紋補償器安裝在管道的拐彎出或設備相連的空間管道上。它能補償軸向位移、橫向位移，而不會對管道系統或其他設備產生內壓推力。常用于泵、壓縮機、氣輪機及其他對載荷敏感的管道系統，且能吸振降噪，保證設備安全運行。
繼一列裝置投產后，二、三列裝置將陸續投產，實現羅家寨氣田達產。

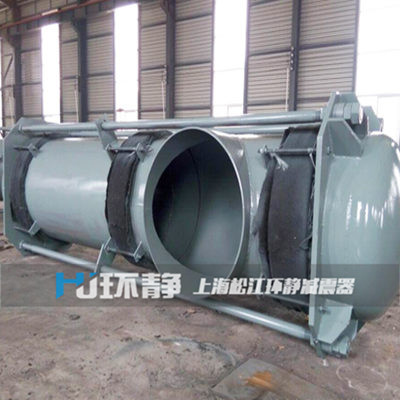

請點擊圖片看大圖

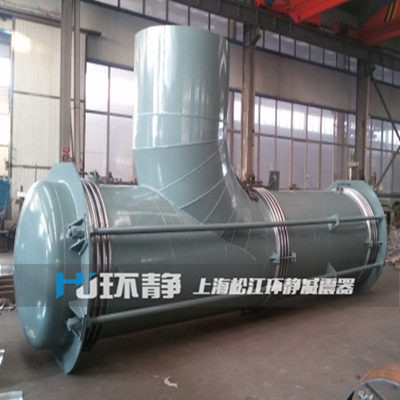

請點擊圖片看大圖
|

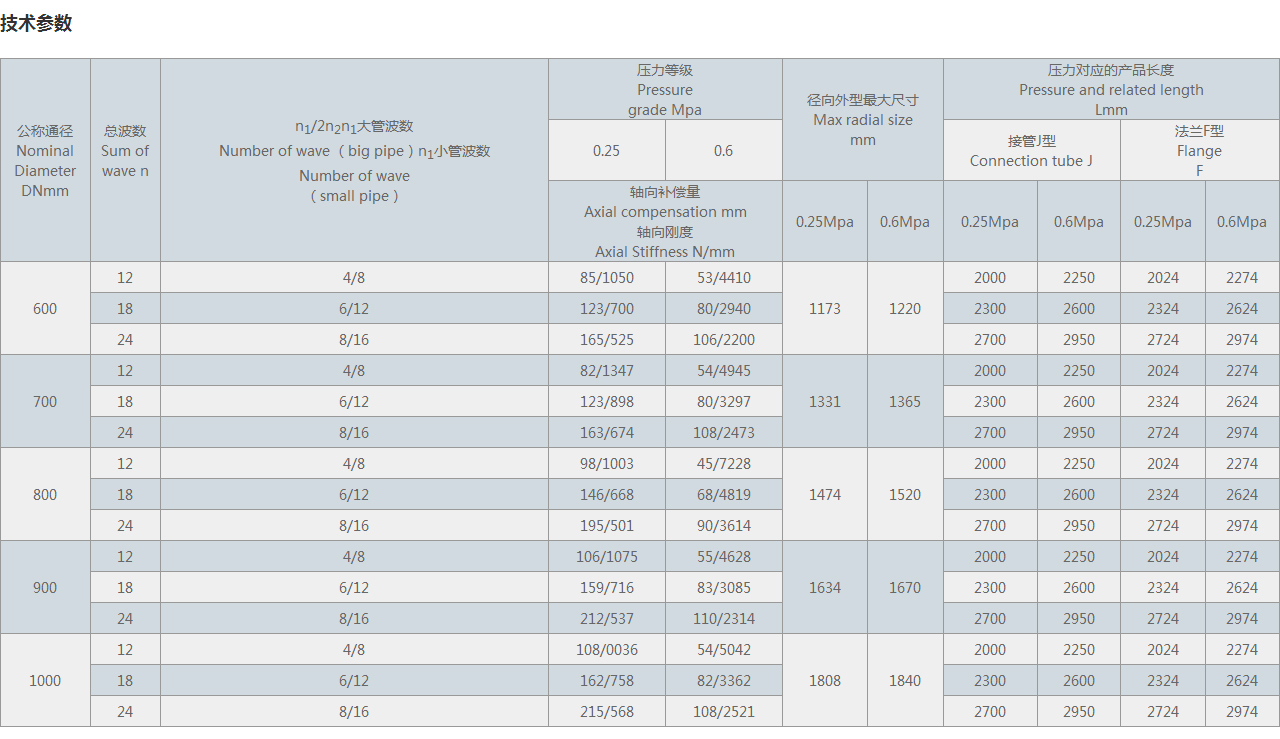

公稱通徑 Nominal Diameter DNmm |
總波數 Sum of wave n
|
n1/2n2n1大管波數 Number of wave （big pipe）n1小管波數 Number of wave （small pipe） |
壓力等級 Pressure grade Mpa |
徑向外型很大尺寸 Max radial size mm |
壓力對應的產品長度 Pressure and related length Lmm |
|||||
| 0.25 | 0.6 |
接管J型 Connection tube J |
法蘭F型 Flange F |
|||||||
|
軸向補償量 Axial compensation mm 軸向剛度 Axial Stiffness N/mm |
0.25Mpa | 0.6Mpa | 0.25Mpa | 0.6Mpa | 0.25Mpa | 0.6Mpa | ||||
| 600 | 12 | 4/8 | 85/1050 | 53/4410 | 1173 | 1220 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 123/700 | 80/2940 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 165/525 | 106/2200 | 2700 | 2950 | 2724 | 2974 | |||
| 700 | 12 | 4/8 | 82/1347 | 54/4945 | 1331 | 1365 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 123/898 | 80/3297 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 163/674 | 108/2473 | 2700 | 2950 | 2724 | 2974 | |||
| 800 | 12 | 4/8 | 98/1003 | 45/7228 | 1474 | 1520 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 146/668 | 68/4819 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 195/501 | 90/3614 | 2700 | 2950 | 2724 | 2974 | |||
| 900 | 12 | 4/8 | 106/1075 | 55/4628 | 1634 | 1670 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 159/716 | 83/3085 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 212/537 | 110/2314 | 2700 | 2950 | 2724 | 2974 | |||
| 1000 | 12 | 4/8 | 108/0036 | 54/5042 | 1808 | 1840 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 162/758 | 82/3362 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 215/568 | 108/2521 | 2700 | 2950 | 2724 | 2974 | |||
專業制造、專業服務，環靜為你創造更多價值 !
不斷提升服務質量，精益求精，“真誠的服務”是環靜永恒的主題。環靜嚴格按照 要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此環靜做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到規定要求，寬度超過標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務
1、守信合同，保證及時供貨，隨時保持與客戶聯系
2、對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
1、環靜產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2、產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3、對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，共同提高環靜的產品質量與服務質量。
1、客戶采購清單請傳真至 021-69990536 E-mail：huanjing@huanjingjz.com，或來電咨詢 021-69990533。
2、收到客戶采購清單，為客戶提供產品型號選型與報價（價格清單）。
3、具體商定：交貨期、特殊要求等事宜。
訂貨須知
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
